Volant trojramenný vysoký s víčkem | 5611-3501-7

Volant trojramenný vysoký s víčkem – 5611-3501-7

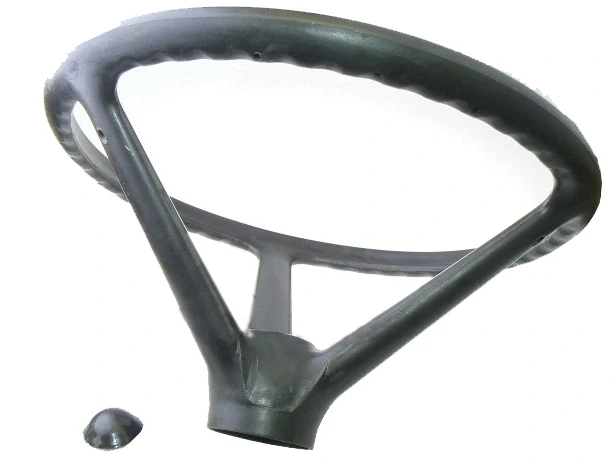

Vysoký trojramenný volant je určen jako náhradní díl pro vybrané traktory Zetor a malotraktory TZ4K a MT8. Součástí je také středové víčko.

Volant má průměr 420 mm a celkovou výšku přibližně 220 mm. Otvor pro hřídel řízení je kónusový, přičemž větší naměřený průměr otvoru činí 19 mm.

Rozměry a provedení

• provedení: trojramenný vysoký volant
• průměr volantu: 420 mm
• výška: 220 mm
• otvor pro hřídel: kónusový
• větší průměr otvoru: 19 mm
• středové víčko: součástí

Katalogová čísla

• 5611-3501-7
• MT205061
• TZ205061

Použití u TZ4K a MT8

V katalogu dílů pro TZ4K14 je volant uveden v rozkresu 9147 – Řízení na pozici 25.

U modelu MT8-132.2 je veden v rozkresu 1 – Řízení na pozici 29.

Použití u traktorů Zetor

Volant se podle katalogových rozkresů používá také u vybraných modelů řady Zetor 5211–7745, například:

• Zetor 5211
• Zetor 5245
• Zetor 6211
• Zetor 6245
• Zetor 7211
• Zetor 7245
• Zetor 7245 Horal
• Zetor 7711
• Zetor 7711 Turbo
• Zetor 7745
• Zetor 7745 Turbo

V katalogu Zetor se objevuje v rozkresech Řízení a regulace paliva a u některých provedení také v části Hydrostatické řízení.

Na co dát pozor před objednáním?

U volantů není rozhodující pouze jejich vnější průměr. Důležité je také provedení uchycení na hřídeli. Proto doporučujeme porovnat kónusový otvor, rozměr přibližně 19 mm a katalogové číslo s původním volantem na stroji.

U starších traktorů mohla být během předchozích oprav změněna hřídel nebo celý sloupek řízení, takže kontrola původního dílu je nejjistější způsob, jak ověřit správnou variantu.
