Šroub náboje M14×1,5×8×48 | 5711-3413-7

Šroub náboje M14×1,5×8×48 – 5711-3413-7

Šroub náboje kola je určen pro upevnění kola nebo souvisejících částí náboje u vybraných traktorů a malotraktorů. Jde o namáhaný spojovací prvek, proto je důležité dodržet správný rozměr závitu i celkovou délku podle původního dílu.

Katalogová čísla

• 5711-3413-7
• 80.600.191
• 97-3624
• H1-6
• MT01603
• TZ01603

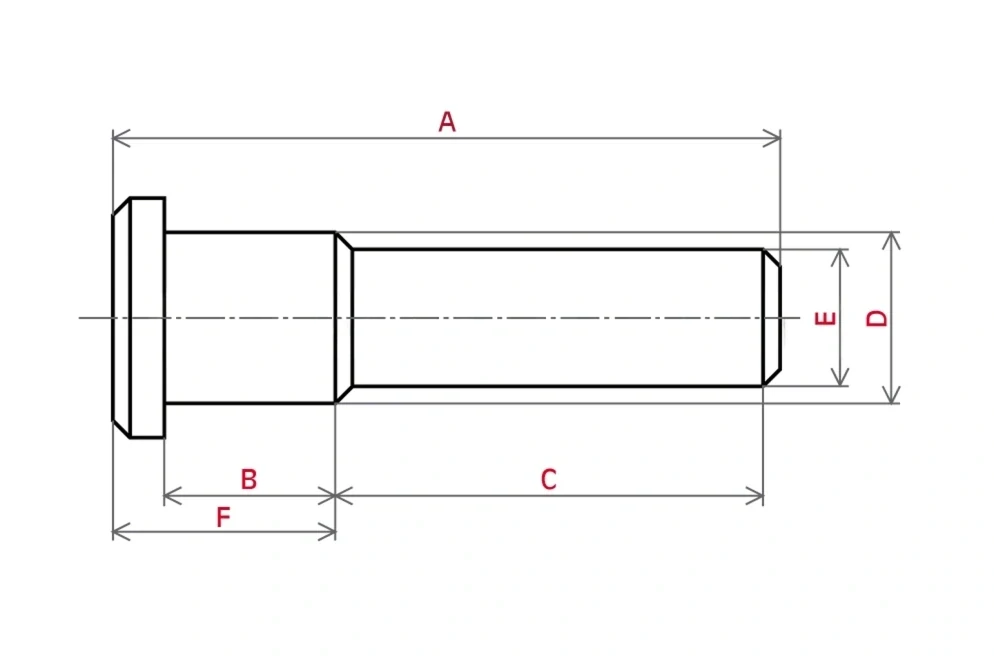

Rozměry

• A = 51,70 mm
• B = 12,58 mm
• C = 32,00 mm
• D = 16,21 mm
• E = 14,00 mm
• F = 17,65 mm
• závit: M14 × 1,5

Umístění v katalogu TZ4K a MT8

U TZ4K14 je šroub uveden v rozkresu 9016 – Diskové kolo, náboj kola na pozici 12.

U MT8-132.2 se objevuje v rozkresu 23 – Pojezdové kolo na pozici 9.

Použití u traktorů Zetor

Šroub se podle katalogových rozkresů používá také u vybraných modelů řady Zetor 5211–7745, zejména v sestavách nástavců kol a odpružených nástavců kol.

V katalogu je uveden například pro modely: Zetor 5211, 6211, 7211, 7711 a 7711 Turbo.

Kdy šroub vyměnit?

Výměna je vhodná při poškozeném závitu, deformaci, nadměrném opotřebení drážkované části nebo pokud se šroub v náboji uvolňuje. U kolových spojů se nedoporučuje používat poškozený nebo výrazně zkorodovaný spojovací materiál.

Co ověřit před objednáním?

Porovnejte katalogové číslo, závit M14×1,5 a rozměry původního šroubu. U starších strojů mohly být náboje nebo kola v minulosti měněny, proto je kontrola skutečně namontovaného dílu nejbezpečnější.
