Sada vloženého válce TZ4K14 1D90TA kompletní s těsněním | TZ08001

Sada vloženého válce TZ4K14 1D90TA – TZ08001

Kompletní sada vloženého válce pro TZ4K14 je určená pro opravu motoru 1D90TA. Sada obsahuje holý válec, píst, pístní čep, pístní kroužky, pojistné kroužky a potřebná těsnění pro montáž.

Jde o vhodné řešení při větší opravě motoru, kdy je původní válec nebo pístní skupina opotřebená, poškozená nebo má motor sníženou kompresi.

Katalogové číslo

TZ08001

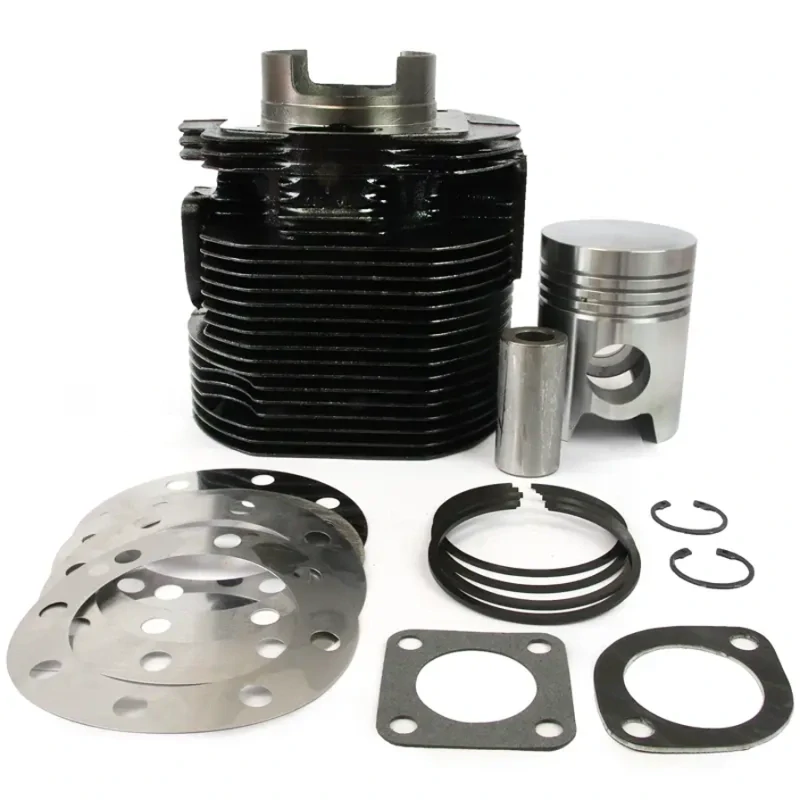

Obsah sady

• 1× holý válec 1D90TA standard
• 1× těsnění výfukového potrubí
• 1× těsnění sacího potrubí – čtverec
• 1× těsnění pod válec
• 1× vymezovací těsnění hlavy 0,5 mm
• 1× vymezovací těsnění hlavy 0,3 mm
• 2× vymezovací těsnění hlavy 0,2 mm
• 2× pojistný kroužek o průměru 35 mm
• 1× pístní čep 35,6 × 75 mm
• 1× píst o průměru 90 mm – standard
• 4× pístní kroužek 90 × 2,5 mm

Určení

• malotraktor: TZ4K14
• motor: 1D90TA
• průměr pístu: 90 mm
• provedení: standardní rozměr
• hmotnost celé sady: přibližně 14,92 kg

Kdy je vhodná výměna válce a pístní skupiny?

Opotřebení válce, pístu nebo pístních kroužků se může projevit horším startováním, nižší kompresí, zvýšenou spotřebou oleje, kouřivostí nebo poklesem výkonu motoru. Při rozsáhlejší opravě je proto vhodné posoudit stav celé pístní skupiny.

Standardní píst 90 mm

Součástí sady je standardní píst o průměru 90 mm a čtyři pístní kroužky o rozměru 90 × 2,5 mm. Před objednáním doporučujeme ověřit skutečný rozměr původního pístu, zejména pokud již motor v minulosti prošel opravou.

Umístění v katalogu TZ4K14

U modelu TZ4K14 se sada vztahuje k rozkresu 8799 / 8799 – Válec. Kompletní opravná sada není v katalogu uvedena jako samostatně zakreslená pozice.

Doporučení při opravě

Při montáži doporučujeme zkontrolovat stav hlavy válce, ojnice, ložisek a mazacího systému. Dosedací plochy je vhodné před montáží důkladně očistit a zkontrolovat jejich rovinnost.

Vymezovací těsnění hlavy mají různé tloušťky, proto je důležité použít správnou kombinaci podle konkrétního motoru a servisního postupu.

Upozornění – křehký díl

Válec je těžký a jeho žebra jsou náchylná k mechanickému poškození. Při manipulaci, přepravě a montáži proto doporučujeme zvýšenou opatrnost.

Před objednáním

Ověřte katalogové číslo TZ08001, typ motoru 1D90TA a standardní průměr pístu 90 mm. U starších nebo dříve opravovaných motorů mohlo být použito jiné rozměrové provedení.
